正电子符合成像系统设计

（prototype）的开发而设计。系统包含了相关的硬件及软件，可以用来组合成最基础的符合成像探测器对；配合相关探测器，也可以组装成完整的正电子学符合成像系统（PET）的原型样机。


PET系统原理图

该系统主要包括四部分

■ 前端电子学单元
■ 位置编码电子学单元，脉冲事件时间提取单元
■ 数字符合及事件编码单元、FIFO数据缓冲单元
■ 数据采集及接口单元
■ 数字符合时间窗宽度可在采集软件中调节，调节范围0-65ns，调节单位1ns。
■ 探头一般可以选用位置灵敏PMT或者半导体探测器（MPPC）与闪烁体组合，具有体积小，分辨率高，使用方便等优点。

整套系统可根据用户要求的尺寸进行定制设计，便于用户在机架上的后续安装。也可提供外壳封装型，便于用户的一般实验使用。

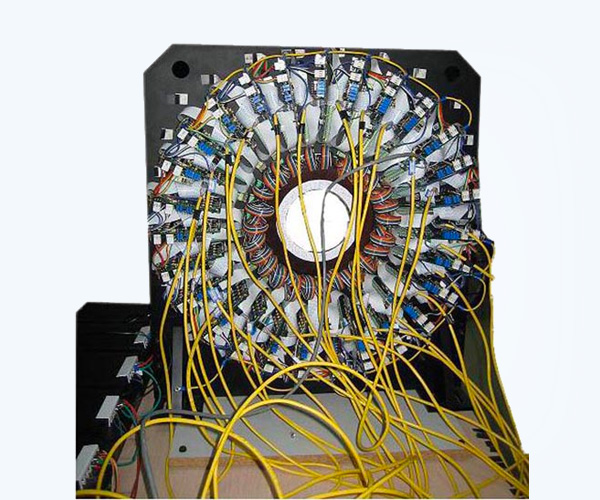

该套电子学系统已经成功应用于多个探测器对符合成像实验系统，如组装完成一套小动物正电子符合成像系统样机，实现了小鼠正电子成像，从而以较短的时间实现样机的研制，为整个系统的进一步开发设计奠定了基础，并赢得了时间。

主要技术性能

■ 开放的系统设计，从而实现最大的灵活性和最小的重复开发工作。
■ 每个Bank均内置时间数字转换单元（TDC），实现数字符合，为后续软件系统进一步数据处理奠定基础。
■ 系统内置恒比定时单元，配合如LYSO等快发光时间的晶体，可以实现更好的时间分辨。
